Канальный кондиционер почти не виден в интерьере, но за подвесным потолком скрывается не один прибор, а связанная сеть оборудования и коммуникаций. Ошибка в расположении внутреннего блока, сечении воздуховода или отводе конденсата способна проявиться уже после чистовой отделки: шумом, слабой подачей воздуха, протечкой или невозможностью добраться до фильтра.

Поэтому схема подключения канального кондиционера нужна до начала монтажа. Она увязывает план помещений, характеристики оборудования, трассы, точки питания и места обслуживания. Разберём, что должно быть на такой схеме и в какой последовательности систему собирают на объекте.

Как устроена схема подключения канального кондиционера

Схема показывает, где находятся наружный и внутренний блоки, как движется поток и как проходят коммуникации. Чтобы система работала корректно, согласуют четыре контура: воздушный, холодильный, дренажный и электрический.

Четыре контура системы: воздушный, фреоновый, дренажный и электрический

Канальный кондиционер относится к сплит-системам. Наружный блок отводит тепло на улицу, а внутренний блок охлаждает или нагревает проходящий через него воздух. Наружный блок и внутренний блок соединяют медные трубопроводы с хладагентом и межблочный кабель; питание зависит от модели. Канальный блок также соединяют с воздуховодами и дренажным трубопроводом.

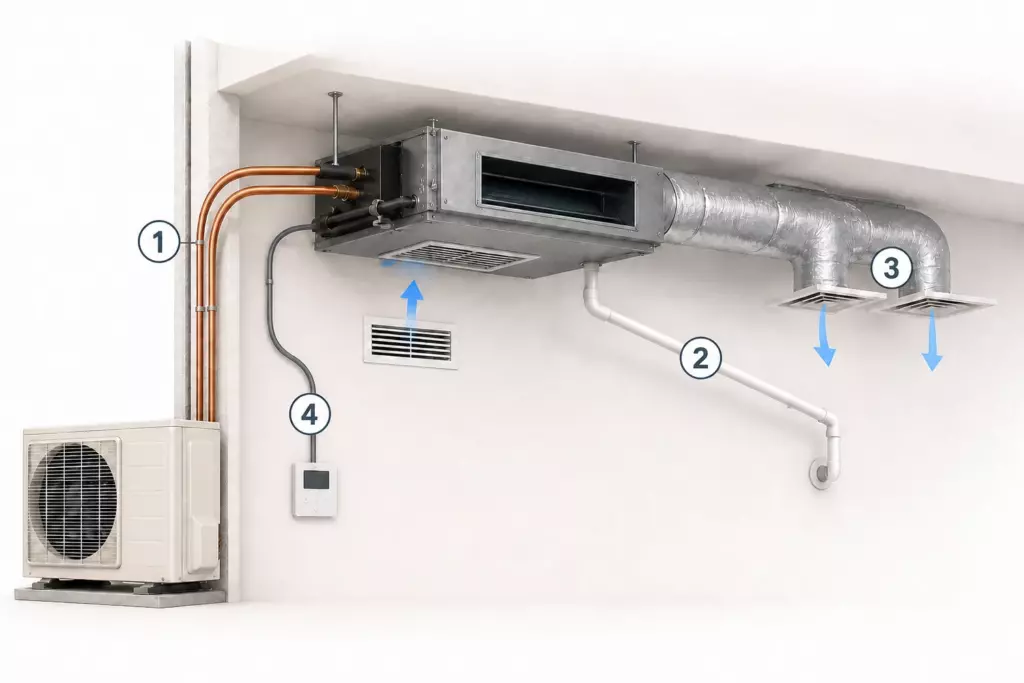

Схема подключения канального кондиционера: 1 — фреоновый контур; 2 — дренажный контур; 3 — воздушный контур; 4 — электрический контур.

Назначение контуров удобно сравнить в одной таблице.

Контур Основные элементы Что проверяют при проектировании
Воздушный Воздуховод, адаптер, решётка, диффузор, клапан Расход воздуха, скорость, сопротивление, шум и теплоизоляцию
Холодильный Газовая и жидкостная медные трубы, теплоизоляция Диаметры, длину, перепад высот и допустимую заправку
Дренажный Трубопровод, сифон или помпа — если они требуются Уклон, точку сброса, герметичность и доступ для очистки
Электрический Питание, автоматическая защита, кабель связи, пульт Напряжение, мощность, сечение, заземление и схему клемм

Каждая система имеет собственные ограничения, поэтому параметры нельзя переносить с одного кондиционера на другой. Диаметр фреоновых труб, допустимая длина трассы, способ питания, маркировка клемм и высота подъёма дренажной помпы зависят от серии. Конкретные параметры сверяют с актуальным руководством изготовителя для выбранной модели. Например, ограничения по внешнему статическому давлению, монтажу воздуховодов, виброизоляции и дренажу приведены в официальном руководстве Daikin.

Практическое правило МосВентГрупп: сначала выбирают модель и получают её монтажную документацию, а уже затем выпускают рабочую схему. Обратный порядок создаёт риск, что предусмотренные трассы, питание или сервисное пространство не подойдут выбранному оборудованию.

Варианты воздушной схемы: рециркуляция, подмес свежего воздуха и разводка по помещениям

Система воздухораспределения определяет, откуда внутренний блок забирает воздух и куда возвращает его после обработки. Базовый вариант работает на рециркуляции: поток из помещения поступает через заборную решётку, проходит фильтр и теплообменник, затем по подающей сети распределяется обратно.

  • Для нескольких помещений подающую сеть разветвляют, а обратный воздух собирают общей решёткой либо отдельными каналами.
  • Общая решётка занимает меньше места, но требует свободного перетока между комнатами.
  • Возвратные каналы позволяют точнее поддерживать баланс, однако усложняют компоновку.
  • Для регулировки по зонам устанавливают клапан с приводом, датчики и совместимую автоматику.
  • Просто перекрывать решётки нельзя: изменение расхода влияет на давление и работу вентилятора.

Канальная система с подмесом свежего воздуха допустима только при наличии предусмотренного производителем патрубка и расчёта. Канальный кондиционер обрабатывает воздух, но система не становится полноценной приточной вентиляцией: наружный поток нужно очистить, при необходимости нагреть, а его количество — компенсировать вытяжкой. Проектирование вентиляции и кондиционирования выполняют с учётом действующего СП 60.13330.2020 и актуальных изменений к нему.

Подробнее о нормативной основе можно прочитать в статье: Обязательные требования к вентиляции и кондиционированию.

Что рассчитать и предусмотреть до монтажа

Чтобы система соответствовала условиям объекта, до установки рассчитывают тепловую нагрузку, расход воздуха и сопротивление сети, а также проверяют доступное пространство. Одной площади помещения для выбора канального кондиционера недостаточно: расчёт системы зависит от остекления, ориентации окон, числа людей, оборудования и режима работы объекта.

Мощность, расход воздуха и сопротивление воздуховодов

Холодопроизводительность показывает, сможет ли система отвести расчётные теплопоступления. Расход воздуха определяет, какой объём канальный блок способен обработать и распределить. Внешнее статическое давление показывает, какое сопротивление сети преодолеет канальный блок без недопустимого падения производительности.

  • При аэродинамическом расчёте учитывают длину и сечение каждого воздуховода, повороты, переходы, тройники, фильтры, клапаны, решётки и шумоглушители.
  • Слишком узкий канал повышает скорость и шум.
  • Избыточное сечение занимает потолочное пространство и усложняет компоновку.
  • Задача проектировщика — получить нужный расход в каждом помещении и оставить запас для последующей балансировки, не выходя за рабочую область внутреннего блока.

Результат расчёта системы переносят на схему: указывают размеры каналов, расходы по ветвям, типы воздухораспределителей и настройки регулирующих элементов. Благодаря этому монтажная бригада не выбирает сечение «по месту», а собирает рассчитанную систему.

Для тихой работы важен не только паспортный уровень шума блока. На результат влияют скорость воздуха, ближайший поворот, жёсткое соединение с воздуховодом и расположение решётки. Гибкая вставка, шумоглушитель и правильно выбранное сечение решают разные задачи и не заменяют расчёт.

Расположение блоков, коммуникаций и сервисных люков

Канальный блок обычно устанавливают за подвесным потолком, в гардеробной, коридоре или техническом помещении. Основание должно выдерживать массу оборудования, а подвесы — ограничивать передачу вибрации. Перед корпусом оставляют место для снятия фильтра, доступа к электрической коробке, вентилятору, теплообменнику и дренажному узлу.

На плане заранее отмечают:

  • точное положение обоих блоков и монтажные отметки;
  • маршрут фреоновой трассы с допустимыми длиной и перепадом высот;
  • подающий и возвратный воздуховод, ответвления и решётки;
  • дренажный маршрут, уклон и точку сброса конденсата;
  • подвод питания, кабель управления и место пульта;
  • размеры сервисных люков и зоны извлечения деталей.

Наружный блок размещают там, где обеспечены теплообмен, отвод воды в режиме обогрева и безопасное обслуживание. Внутренний блок не зажимают между конструкциями: небольшой люк бесполезен, если через него нельзя снять поддон или заменить двигатель. Все размеры сверяют с чертежом производителя.

В квартире внутренний блок чаще размещают за потолком коридора или гардеробной, поэтому особенно важны его высота, размеры сервисного люка и согласование трасс с отделкой. В частном доме оборудование можно вынести в отдельное техническое помещение, но система нередко получает более длинные воздуховоды и разводку по нескольким этажам. В этом случае отдельно проверяют доступное статическое давление, баланс ветвей и возможность обслуживания каждого участка.

Порядок подключения канального кондиционера

Система собирается поэтапно: монтаж начинают с крупного оборудования и основных трасс, затем переходят к ответвлениям и финишным соединениям. Последовательность может меняться из-за планировки, но потолок нельзя закрывать до проверки скрытых коммуникаций.

Установка блоков и монтаж воздуховодов

  1. Сначала размечают места для внутреннего и наружного блоков, точки подвеса и проходы через конструкции. Внутренний блок устанавливают по инструкции: соблюдают ориентацию, монтажные зазоры и положение дренажного патрубка. Наружный блок крепят на рассчитанное основание или кронштейны, сохраняя расстояния для забора и выброса воздуха.
  2. Затем собирают воздушную сеть. К корпусу присоединяют адаптеры и гибкие вставки, после чего монтируют магистральный канальный воздуховод и ответвления. Стыки герметизируют, участки закрепляют независимыми подвесами, а холодные поверхности теплоизолируют. Решётки и диффузоры устанавливают так, чтобы струя не создавала постоянный сквозняк.
  3. Если предусмотрен клапан зонирования или подмеса, на схеме должны быть его положение, направление потока, привод и доступ для обслуживания. Тяжёлый элемент нельзя оставлять на гибком участке без собственного крепления.

Подключение фреоновой трассы и дренажа

Холодильный контур соединяет наружный блок и внутренний блок медными трубами двух диаметров. Трубы режут подходящим инструментом, защищают от влаги, развальцовывают и затягивают с моментом, указанным изготовителем. Обе линии теплоизолируют. Неправильный диаметр, залом или негерметичное соединение нарушают циркуляцию хладагента и могут вывести канальный блок из строя.

Дренажный трубопровод отводит конденсат самотёком либо с помощью штатной или отдельной помпы. При самотёке нужен непрерывный уклон без обратных участков и провисаний. При разрежении в корпусе может потребоваться сифон определённой конфигурации. Универсального размера или высоты гидрозатвора нет: решение зависит от давления и указаний производителя.

До теплоизоляции и зашивки потолка дренажный контур проливают водой. Проверяют соединения, устойчивость отвода и отсутствие перелива поддона. Подключение к канализации выполняют так, чтобы исключить поступление запахов и загрязнённого воздуха в систему.

Небольшая ошибка уклона часто остаётся незаметной при коротком пробном пуске. Мы рекомендуем проверять дренаж расчётным объёмом воды до закрытия потолка и оставлять доступ к помпе, сифону и точкам очистки.

Подключение электропитания, управления и автоматики

  • Электрическую часть собирают строго по схеме конкретной модели. Питание может подаваться на наружный блок, на внутренний блок или раздельно; обозначения межблочных клемм также различаются. Сечение кабеля, способ заземления, коммутационные и защитные аппараты определяют по электрической нагрузке, условиям прокладки, проекту электроснабжения и документации изготовителя. Самовольная перестановка проводов между одноимённо выглядящими клеммами недопустима.
  • К низковольтному оборудованию для регулирования микроклимата применяются требования безопасности ТР ТС 004/2011. Регламент устанавливает требования к безопасности выпускаемого в обращение оборудования, но не заменяет проект электроснабжения и монтажную схему изготовителя. Поэтому параметры защиты, тип кабеля и порядок подключения не определяют по общей картинке из интернета.
  • После силовой части подключают проводной пульт, датчики, приводы клапанов и контроллер зонирования. Канальная система должна сохранять допустимый расход через теплообменник: если все зоны одновременно закроются, системе нужен предусмотренный проектом алгоритм, а не случайный перепуск воздуха.

Проверка системы и типичные ошибки

До сдачи каждый контур проверяют отдельно, а затем канальная система проходит совместное испытание. Пуск канального кондиционера без проверки воздуховодов, дренажа, холодильной трассы и электрики повышает риск скрытых дефектов.

Опрессовка, вакуумирование, тестирование дренажа и пусконаладка

Испытание холодильного контура проводят методом и при давлении, предусмотренных изготовителем, после чего контур вакуумируют. Вакуумирование удаляет из труб воздух и влагу; оно не заменяет проверку герметичности. Затем открывают сервисные вентили либо добавляют рассчитанное количество хладагента, если длина трассы требует дозаправки.

Перед запуском последовательно выполняют следующие действия:

  1. проверяют крепления, теплоизоляцию и герметичность воздушной сети;
  2. проливают дренаж и контролируют работу помпы;
  3. проверяют питание, заземление, соответствие клемм и связь между блоками;
  4. запускают кондиционер в доступных режимах и фиксируют рабочие параметры;
  5. измеряют расходы воздуха, регулируют клапаны и оценивают шум;
  6. проверяют доступность фильтра и всех обслуживаемых узлов.

Пусконаладка завершается балансировкой. Даже правильно рассчитанные воздуховоды имеют монтажные отклонения, поэтому фактический расход по ветвям измеряют и корректируют. После балансировки система должна обеспечивать расчётный расход воздуха по всем обслуживаемым зонам. Положения клапанов фиксируют, а заказчику передают схему, инструкции и перечень точек обслуживания.

Ошибки монтажа и границы самостоятельного подключения

Чаще всего система даёт сбой, когда её контуры проектируют независимо. Мощный канальный блок не компенсирует узкий воздуховод; дренажная помпа не исправляет недоступный трубопровод; автоматика зонирования не работает без допустимого минимального расхода.

К типичным ошибкам относятся отсутствие возвратного пути воздуха, резкий поворот сразу у корпуса, неизолированный холодный участок, общий дренаж без проверки режимов давления, закрытый отделкой сервисный доступ и электрическое подключение по схеме другой серии. Ещё одна ошибка — считать подмес через канальный кондиционер заменой вентиляции. Кондиционирование регулирует температуру, тогда как организованный воздухообмен требует отдельного расчёта подачи и удаления наружного воздуха.

Самостоятельно можно согласовать размещение решёток, проверить люки и сопоставить работу с проектом. Расчёт воздушной сети, монтаж холодильного контура, испытания и электрическое подключение требуют профильных знаний и инструментов. Для квартиры, дома или коммерческого помещения канальная система должна быть привязана к планировке и выбранной модели, а не скопирована из типового изображения.

Хорошая схема подключения не подменяет инструкцию производителя, а объединяет её требования с расчётами и особенностями объекта. Именно такая связка позволяет установить канальный кондиционер без конфликтов с отделкой, вентиляцией и дальнейшим обслуживанием.
